混響室

一、產品介紹:

1.我司根據客戶要求,設計制作專業級混響室。無論是美觀程度,可拆裝 程度,混響均勻度,均為世界水平;

2. 聲學混響室可以形成近似的擴散聲場。擴散聲場是一個能在所有邊界上全部反射聲能,并在其中充分?jǐn)U散,使形成各處能量密度均勻、在各傳播方向作無規分布的擴散場的實驗室。

二、功用:

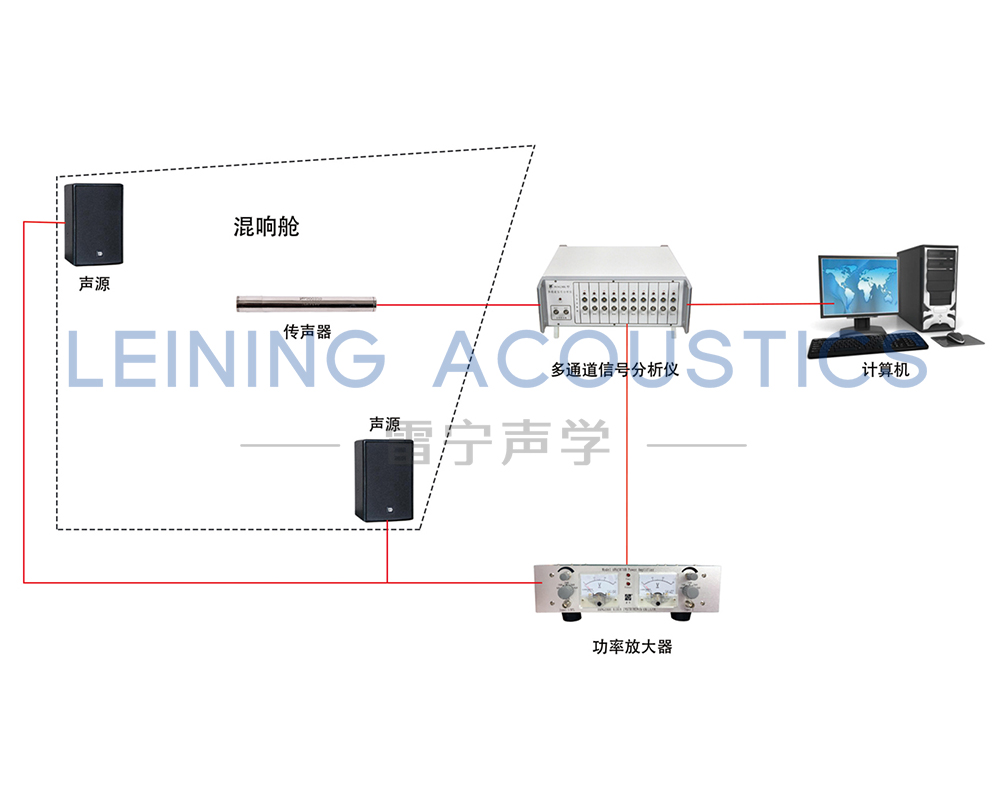

在混響室內可以測定材料的吸聲系數,空氣中的聲吸收,聲源和機器設備的聲功率及頻譜測量,測量揚聲器及其它電聲器件的效率等聲學性能;同時還可以對靈敏機件做噪聲疲勞試驗和產生人工混響等。

三、要求

1.混響室的混響時間應盡量長,以保證聲能充分?jǐn)U散,故一般建成各表面不相互平行的不規則房間,或其長、寬、高中任何兩個尺度之比不等于或很接近于某一整數的矩形房間,幾個國際標準化組織推薦采用的比值(長×寬×高)為:1.54:1.28:1; 1.58: 1.25:1; 1.69:1.17:1; 2.13:1.17:1;  2.38:1.62:1;

2. 混響室的容積一般在100~500m3之間,對于混響時間上限來說,高頻率決定于空氣中分子的吸收,低頻率取決于墻面上的黏滯性吸收。由所需測試的最低頻率確定,國際標準化組織規定的標準混響室的容積為200m3士 10%,可測試的最低頻率為125Hz(1/1倍頻程)或100Hz (1/3倍頻程),其混響時間一般為幾秒到幾十秒。

3.對于不同面積的混響室,用途也有所不同。以中國科學院聲學研究所的混響室為例,聲學所混響室分為三種:體積為425m3的一號大混響室可做專門研究;體積為191m3二號標準混響室可用作經常性的吸收材料測試;體積為100m3左右的三號小混響室可用于測量墻與天花板的隔聲量或一般性測試。

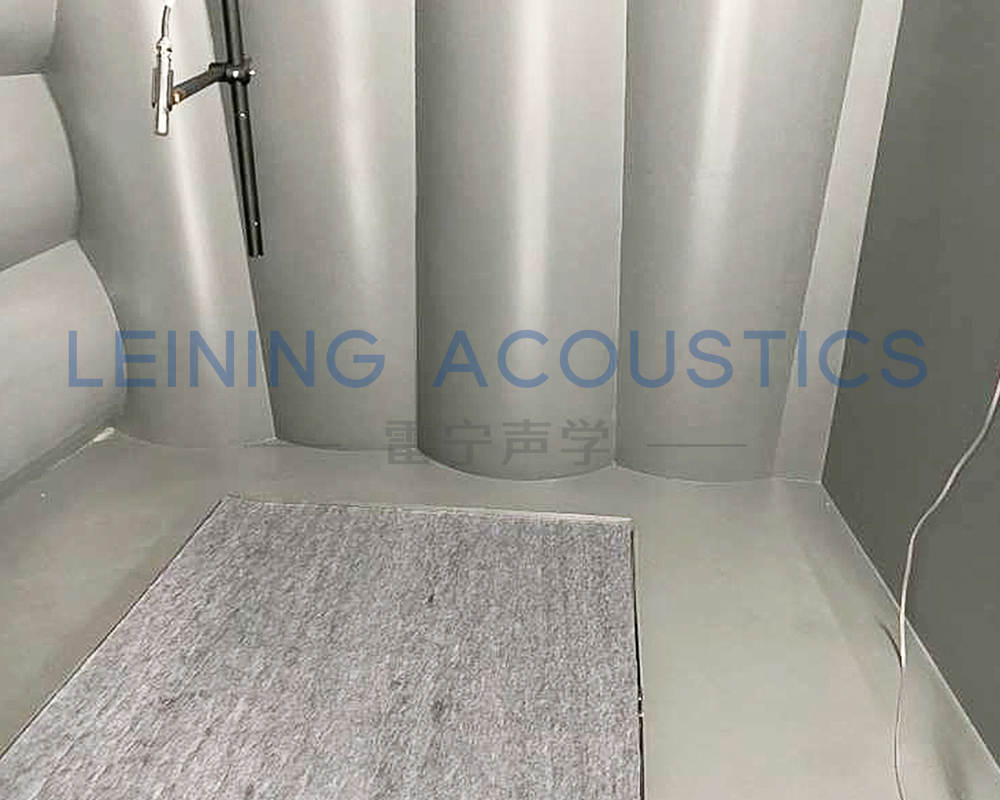

4. 設計時一般由測試的中心頻率決定混響室的體積,體形一般為近似長方體,為了增進室內聲場的擴散程度,使室內絕大部分空間滿足擴散聲場的條件。內表面堅硬光滑,內表面宜做成半球、柱面或其他形狀的凸面體,可采用瓷磚、大理石、水磨石、刷瓷漆、貼銅箔等吸聲系數非常小的材料,房間全部表面的平均吸聲系數不宜超過0.06。

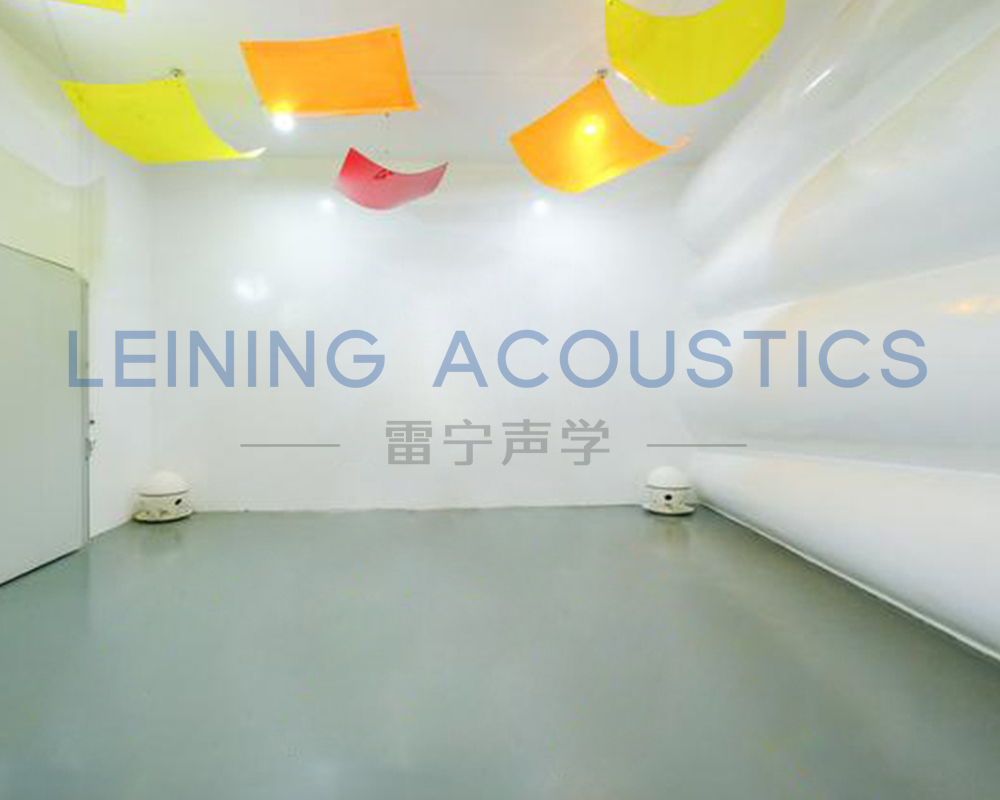

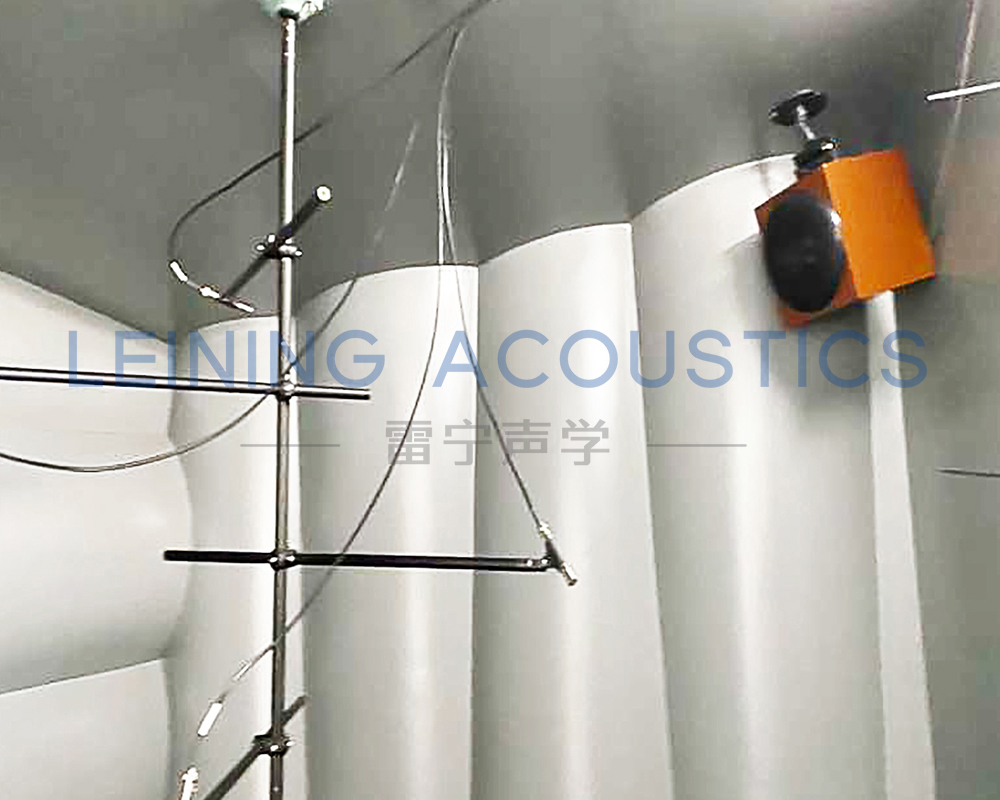

5. 混響室是模擬擴散聲場的實驗室。為了增加聲能的擴散改善聲場的均勻性,可在房間內懸掛固定的擴散片,安裝大型轉動或擺動的擴散體?;祉懯业膰o(hù)結構壁面要厚實,以避免壁體本身發生共振而吸收很多聲能。還應避免由于門縫太大而漏聲或不厚實而發生共振吸聲。

四、執行標準:

1. GB/T 20247—2006/ ISO354:2003《聲學 混響室吸聲測量》

2. JJF 1143—2006 《混響室聲學特性校準規范》

3. GB/T 6881.1—2002《聲學 聲壓法測定噪聲源聲功率級 混響室精密法》

五、主要技術指標:

混響聲場的標準偏差(見《JJF1143—2006》)

1/3倍頻程中心頻率(Hz)

標準偏差(Sm/dB)

100-315

≤3

≥400

≤1.5


1.混響室與基礎之間應有隔振措施,以減小本底噪聲。

2.加長空室的混響時間;

3.保證室內聲場的擴散狀態。

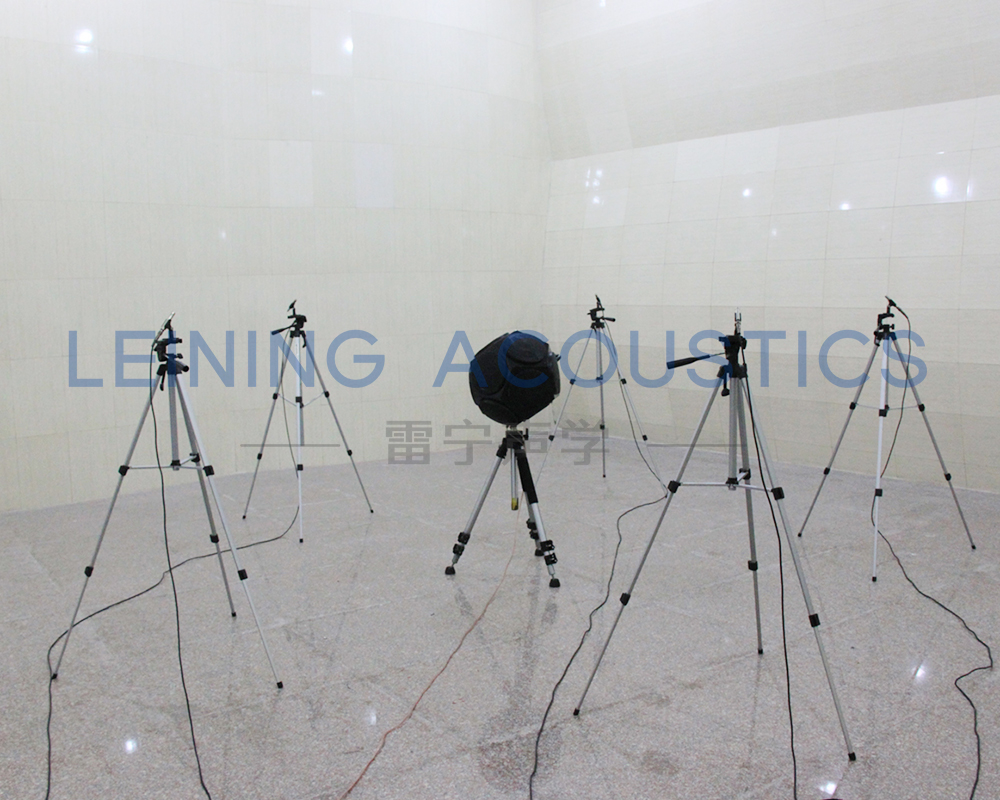

4.評定:對混響室的評定,除測量混響時間外,還應檢測房間中擴散場條件的符合情況,一般在聲場中任選6個以上的測點。測點間 隔應大于入/2,測得的聲壓級的標準偏差應小于士 1dB。
