一、消聲室簡述:

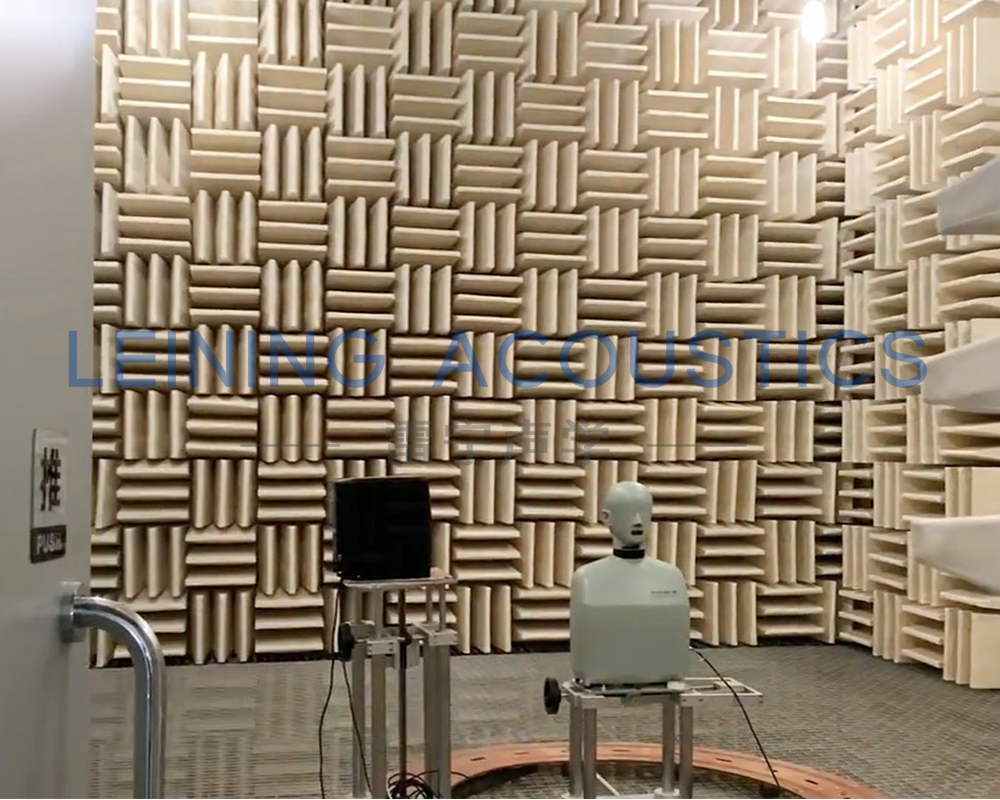

1. 消聲室(箱)和半消聲室能為聲學測量提供不受外界環境影響的可控制的自由聲場環境,低噪聲測試環境。
2.全消聲室不僅是聲學測試的一個特殊實驗室,它比半消聲室的聲學性能更好,而且是測試系統的重要組成部分,實際上它也是聲學測試設備之一,其聲學性能指標直接影響測試的精度。

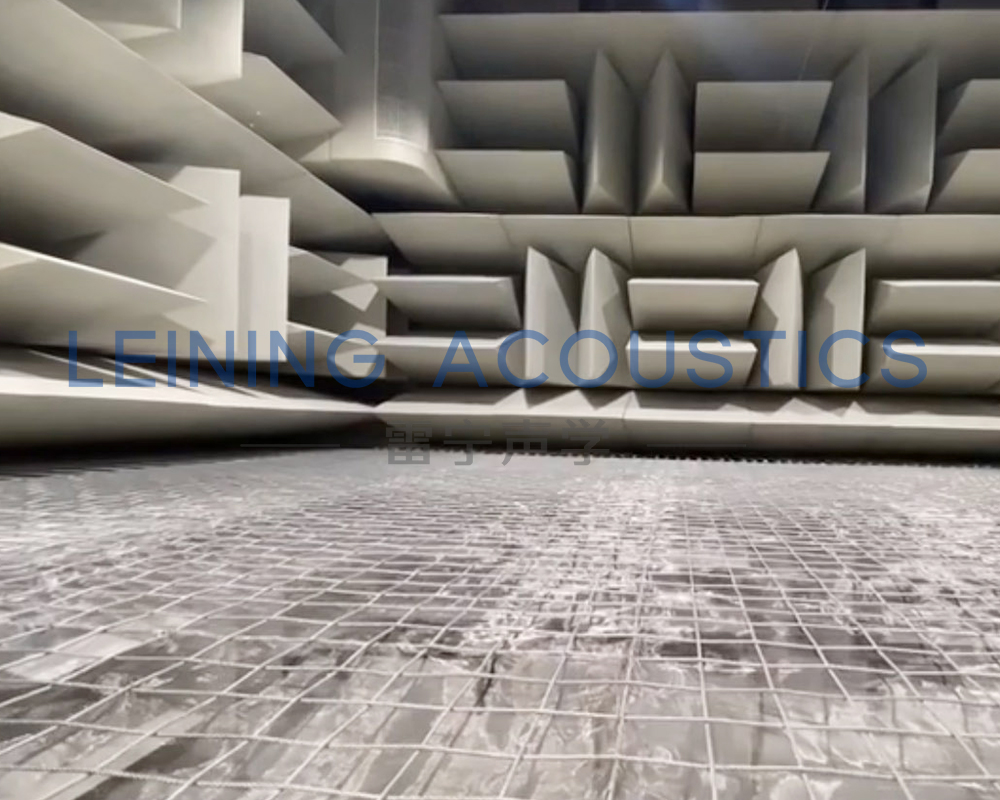

3. 消聲室根據測試對象的狀況和測試內容,以及所要求的精度分為全消聲室和半消聲室。兩者區別在于,全消聲室室內六面都是吸聲墻面,而 半消聲室 地面為聲反射面不做吸聲處理(主要運用于整車NVH聲學測試);
4.消聲室(半消聲室)又叫無響室,消聲室是在一個閉合空間內建立“自由聲場”。所謂“自由聲場”就是在閉合空間內,聲波能自由地傳波,既無障礙物的反射,也無環境噪聲的干擾,這樣的空間就稱為“自由場”。在這個空間內,傳播聲波的介質均勻地向各個方向無限延伸,使聲源輻射的聲能“自由”地傳播,即無障礙物的反射,也無環境噪聲的干擾。室內建立完全的自由聲場只是近似的,因?yàn)樗胁牧虾徒Y(jié)構理論上講都不可能具備絕對100%的聲吸收條件,在消聲室的設計中,根據在什么頻率以及多大的空間范圍內符合自由聲場測試使用半徑的條件以及它與理論之間偏差有多大。
二、消聲室的功能:
1.自由場空間
自由場是指聲波在無限大空間里傳播時,不存在任何反射體和反射面。消聲室的主要功能是為聲學測試提供一個自由場空間或半自由場空間。
自由場半徑是用于衡量自由場大小的指標, 一個設計良好的消聲室,自由場半徑應從中心點到離尖劈1.0 m 的距離。
2.背景噪聲
消聲室另一個功能是提供低背景噪聲的環境以適應測試環境的要求。在測試頻率范圍內,背景噪聲的聲壓級至少要比被測聲源的聲壓級低6dB,最好低12dB。
3.截止頻率
在消聲室設計中,通常把尖劈吸聲系數為0.99的最低頻率稱為截止頻率。墻面的吸聲系統能保證99%的吸聲系數時,可保證消聲室在截止頻率以上是滿足自由場條件的。在截止頻率以下的測量,可根據ISO 3746和ISO 3747 的標準進行修正測量。
三、產品特點:

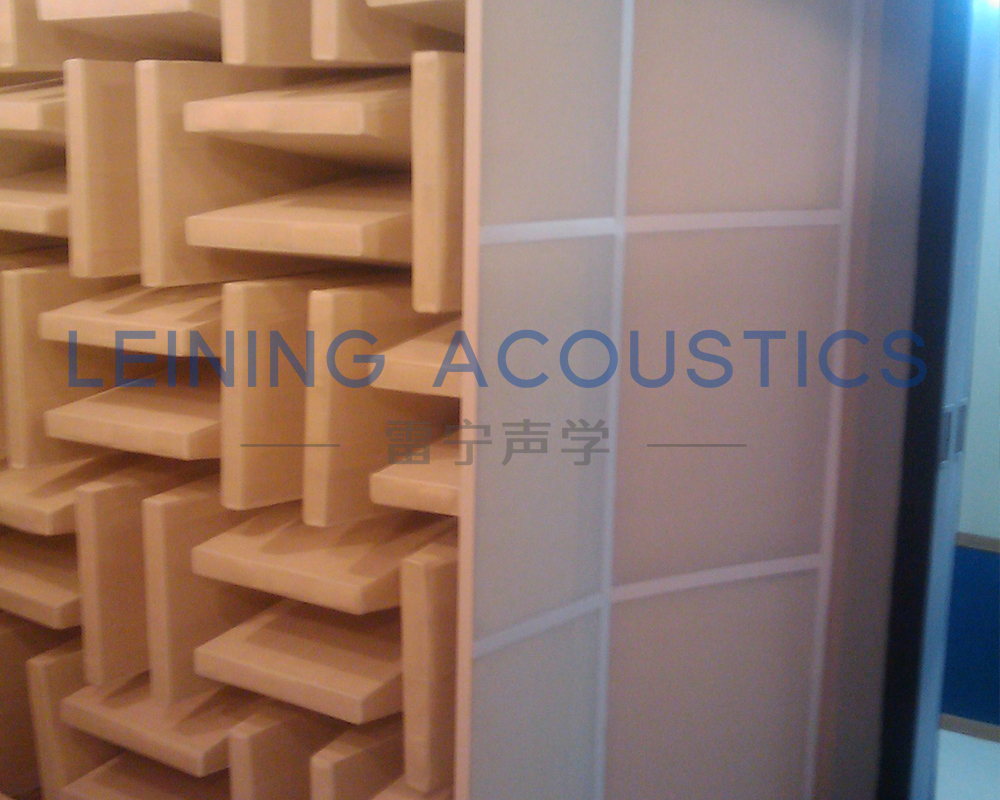

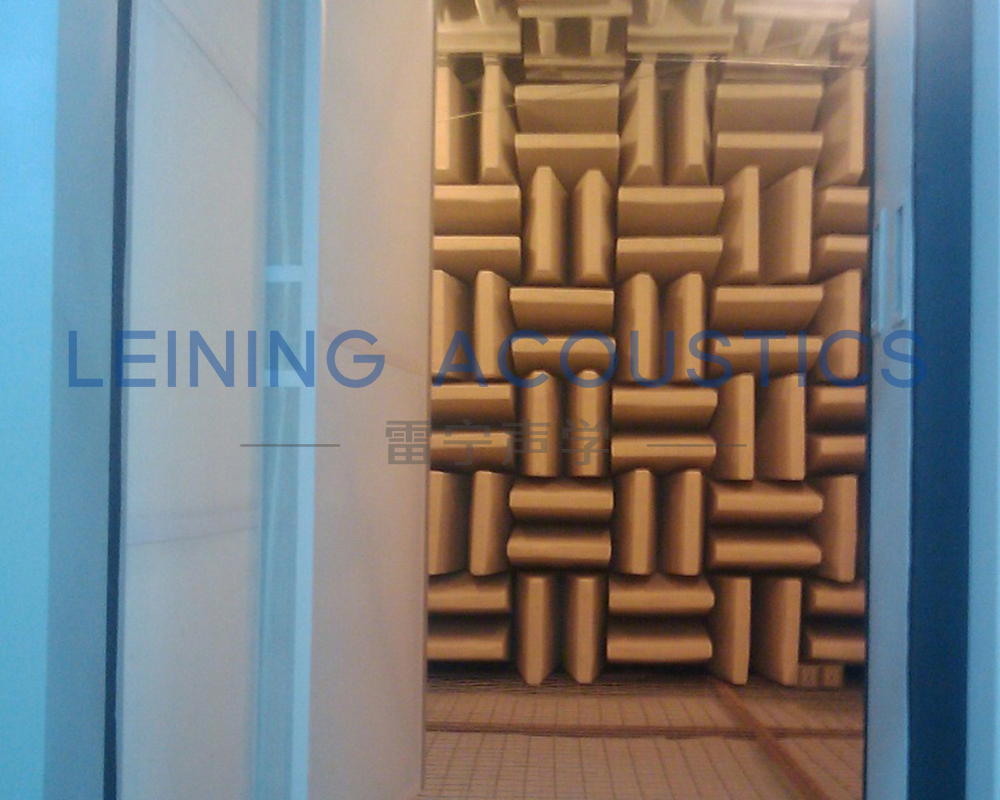

1.消聲室是由吸聲尖劈、尖劈門、隔聲板、以及其他固定裝置組成的近似為自由聲場的箱體;
2.消聲室的整體隔聲隔振性能較好,阻斷了環境噪聲的干擾;
3.消聲室室內聲源輻射的聲波基本無反射聲,能使聲源輻射的聲能能“自由”地傳播。

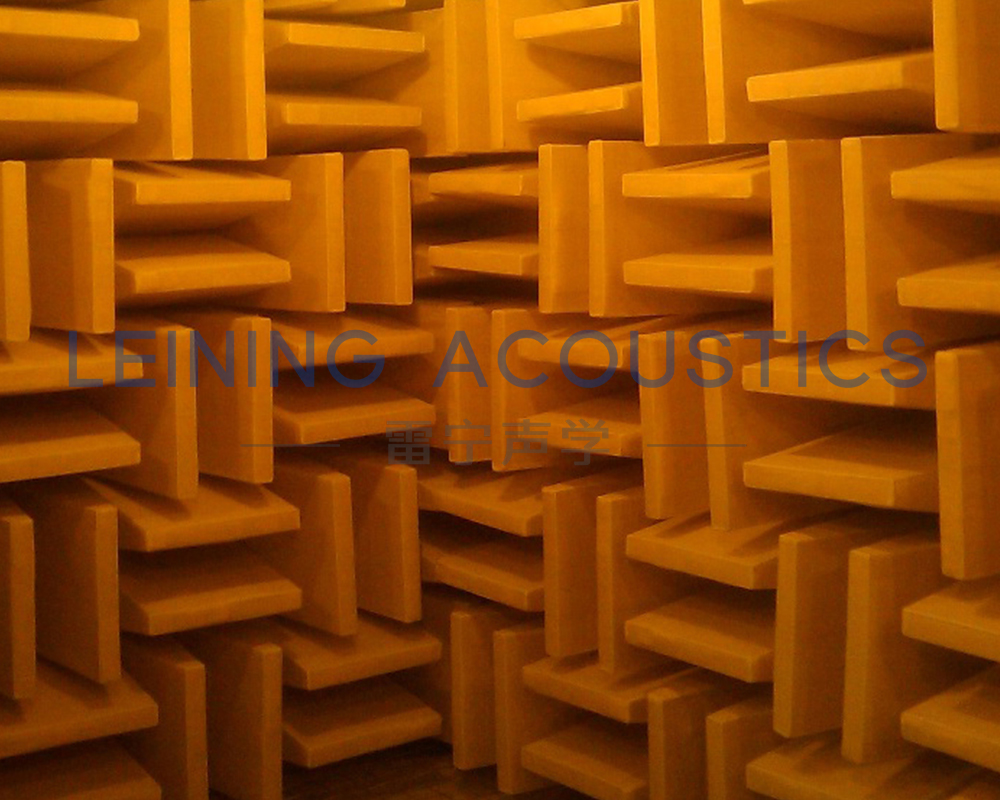

四、尖 劈:
1.從40年代開始應用逐漸過渡原理,把多孔性(或纖維性)材料做成錐形或尖劈狀吸聲體,統稱吸聲尖劈。當聲波從尖端入射時,由于吸聲層的逐漸過渡性質,材料的聲阻抗與空氣的聲阻抗能較好地匹配,使聲波傳入吸聲體,并被高效的吸收。迄今為止,國內外的高質量消聲室均采用尖劈結構作為吸聲體。
2.吸聲尖劈的吸聲特性與尖劈長度、填充材料、空腔深度有關。同種材料下尖劈長度愈長,尖劈的低頻吸聲性能愈好。調節空腔深度,也可有效地提高尖劈結構的低頻吸聲特性。
五、執行標準:
1.GB 50800—2012 《消聲室和半消聲室技術規范》
2.JJF 1147—2006 《消聲室和半消聲室聲學特性校準規范》
3.GB/T 6882—2016/ ISO 3745-2012《聲學 聲壓法測定噪聲源聲功率級和聲能量級 消聲室和半消聲室精密法》
4.GB/T 12060.5—2011 《聲系統設備 第5部分:揚聲器主要性能測試方法》
五、主要技術指標:
自由場精度 | |||
實驗室類型 | 1/3倍頻帶中心頻率(Hz) | 允差(dB) | |
噪聲測量用 | 電聲測量用 | ||
全消聲室 | ≤630 | ±1.5 |
±1.0 |
800~5000 | ±1.0 | ||
≥6300 | ±1.5 | ||
半消聲室 | ≤630 | ±2.5 |
—— |
800~5000 | ±2.0 | ||
≥6300 | ±3.0 |
消聲室鑒定檢測的主要內容是自由聲場的空間和頻率范圍。即在什么頻率,多大的空間范圍內符合自由聲場的條件,以及它的偏差有多大。
